Контроль герметичности ГДТ после сварки – один из важнейших этапов в процессе ремонта.

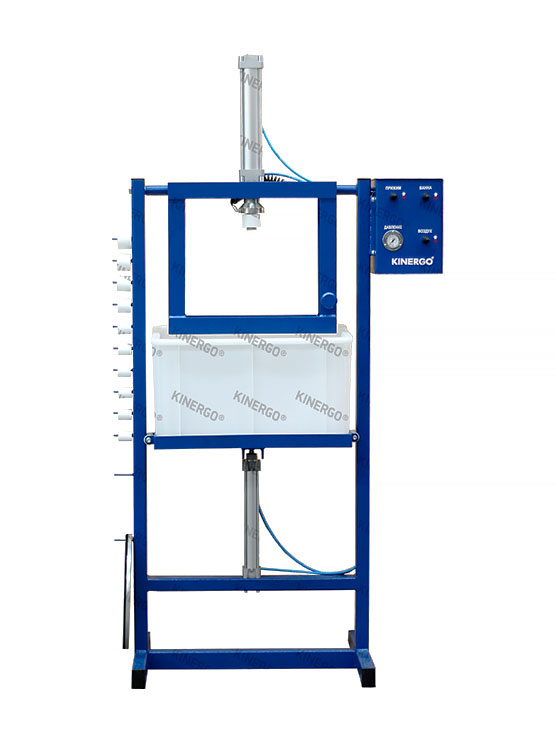

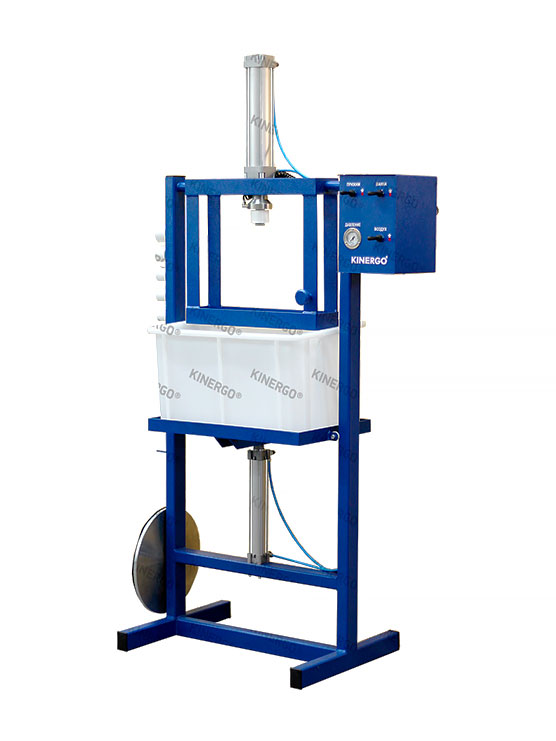

Стенд SG 50.500 разработан для проверки герметичности гидротрансформаторов автоматических трансмиссий. При ремонте ГДТ часто возникает необходимость в замене таких элементов, как ступица, хвостовик или выполнение иных технологических операций, подразумевающих разрезание и последующую сварку отдельных элементов. В таких случаях необходимо проверять их герметичность до момента окончательной сборки. Все эти операции можно выполнить при помощи стенда герметичности. Он позволяет проверить герметичность сварного шва и выявить другие места нарушения целостности корпуса гидротрансформатора как в собранном состоянии, так и по отдельности.

1. Стенд имеет интуитивно понятную панель управления. На ней расположены рычаги пневмораспределителей, фильтр-регулятор и манометр контроля нагнетаемого внутрь воздуха. Наличие дросселей позволяет гибко настраивать скорость движения рабочих элементов стенда.

2. Размер тестируемого изделия ограничен внутренними габаритами ванны ДШВ 536х332х317 мм. Для ориентира это диаметр до 330 мм, массой до 150 кг.

3. Стенд проверки герметичности гидротрансформатора SG 50.500 не требует подключения к электросети. Для начала работы нужно подсоединить его к системе сжатого воздуха.

4. Надежная пневматика.

5. Стенд укомплектован /или можно укомплектовать, если они не входят в комплект/ специальными износостойкими адаптерами и др. приспособлениями для герметизации как сваренного ГДТ, так и его элементов по отдельности. Если ГДТ имеет особенную форму или размер, специальный адаптер можно легко изготовить, используя Мастер-адаптер увеличенного размера.

6. Уплотнение хаба производится при помощи герметизирующей головки и необходимого адаптера. Оригинальная конструкция герметизирующей головки позволяет преобразовывать поступательное движение штока пневмоцилиндра расширяя адаптер изнутри хаба, что надежно уплотняет соединение и исключает попадание воды внутрь ГДТ во время теста.

7. Рамка крепления ГДТ имеет поворотную ось, что позволяет после теста вылить обратно в ванну остатки воды и исключить ее попадание внутрь.
